Hệ thống chữa cháy sprinkler là gì? Sprinkler là một hệ thống chữa cháy tự động phổ biến nhất hiện nay. Hệ Thống Sprinkler là một hệ thống liên kết các đường ống chạy ngầm dưới đất và trên mặt đất, được thiết kế theo những tiêu chuẩn của công nghệ chữa cháy. Có thể bố trí một hoặc nhiều nguồn cấp nước tự động. Hệ thống chữa cháy tự động Sprinkler được sử dụng phổ biến nhất hiện nay. Với ưu điểm lắp đặt nhanh, dễ dàng và không tốn nhiều chi phí như các hệ thống chữa cháy tự động chuyên dụng khác.
Hệ thống chữa cháy sprinkler là gì?
Hệ thống chữa cháy Sprinkler là một hệ thống các vòi xả kín được lắp đặt sẵn tại các công trình, luôn ở trong chế độ thường trực và được kích hoạt khi nhiệt độ môi trường đặt đến một ngưỡng nhất định. Hệ thống chữa cháy sprinkler là một hệ thống các vòi nước được phun tự động để chữa cháy khi nhiệt độ môi trường ngoài vượt ngưỡng cho phép. Hệ thống này có ống chứa nước và luôn được duy trì ở một áp lực nhất định theo những tính toán thích hợp.

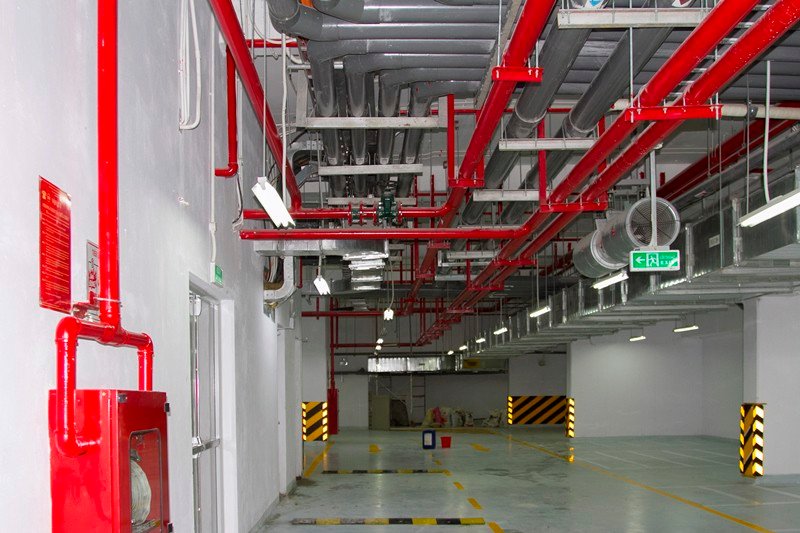

Hệ thống chữa cháy tự động Sprinkler được sử dụng phổ biến nhất hiện nay

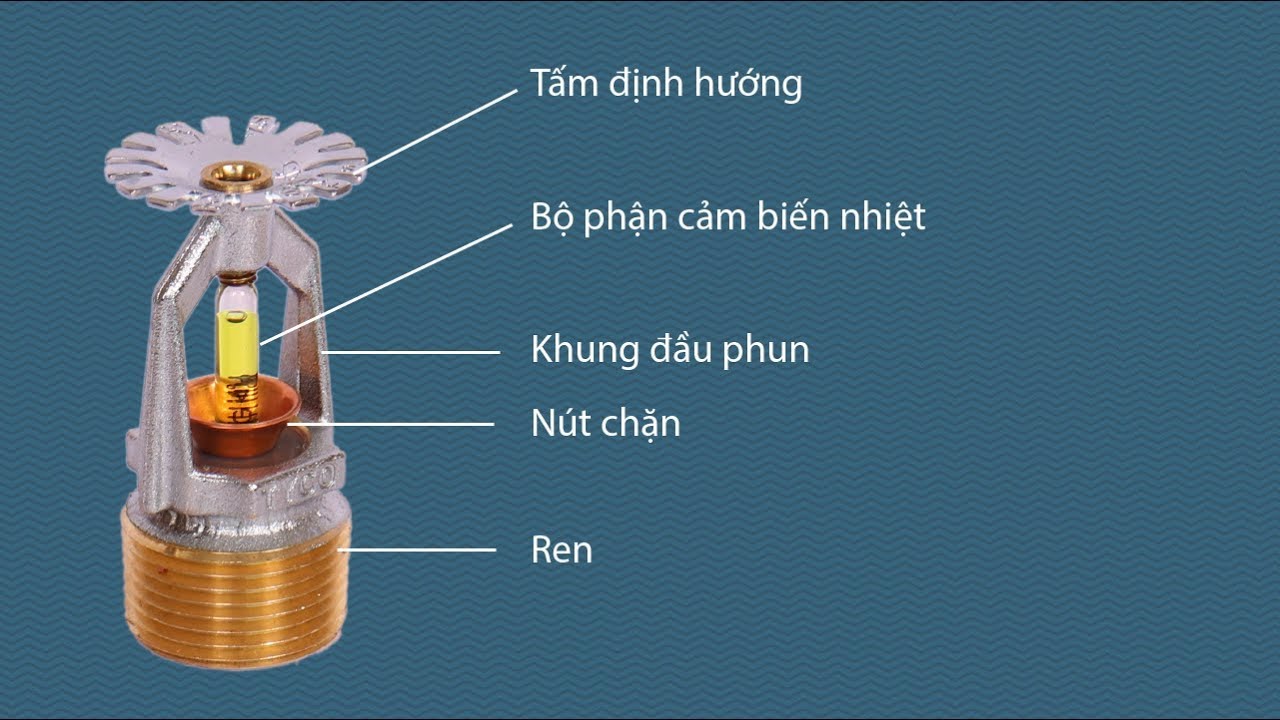

Thiết kế của những bộ vòi Sprinkler được thiết kế với những cấu tạo gồm những bộ phận sau: bộ nhiệt cảm ứng, thân, nút chặn, tấm dẫn đường. Tùy vào thiết kế của từng hệ thống mà lượng nước phun ra cũng khác nhau, tuy nhiên lượng nước thông thường của các vòi phun là 80 – 100 l. Tuy nhiên đối với một số vòi đặc biệt có thể phun được 400l
Có một nhược điểm của hệ thống vòi phun này là mỗi vòi chỉ có thể chữa cháy được trong một phạm vi diện tích nhất định. Vì vậy trong một công trình cần có các vòi phun gần nhau trong một đơn vị diện tích nhất định.
Cấu tạo của hệ thống chữa cháy tự động Sprinkler
Trung tâm điều khiển
- Nhận các tín hiệu từ các thiết bị như: công tắc áp lực, công tắc dòng chảy, tủ trung tâm báo cháy tự động…
- Điều khiển máy nén khí, máy bơm, các thiết bị chữa cháy làm việc.

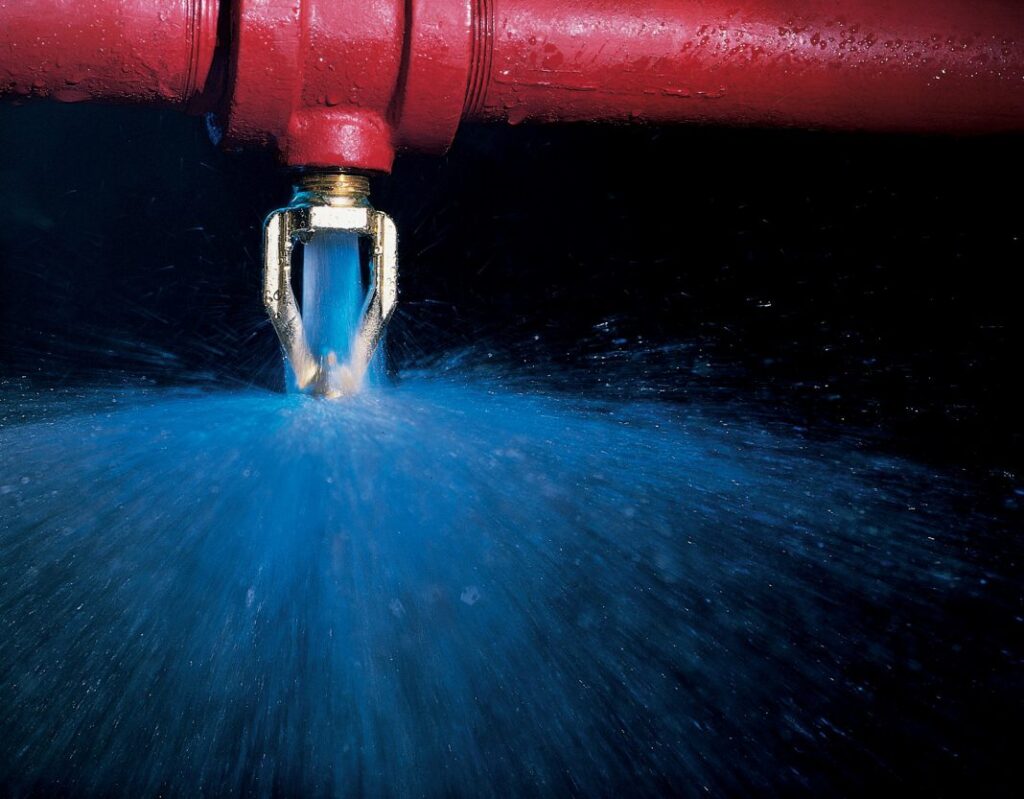

Đầu phun sprinkler
- Vừa là cảm biến nhiệt vừa là đầu phun nước.
- Đầu phun là loại kín, nhạy cảm với nhiệt độ và chỉ mở ở nhiệt độ nhất định.
- Diện tích làm việc của đầu phun thường từ: 9 – 12 m2.
Máy bơm chữa cháy
- Cung cấp nước chữa cháy cho hệ thống vòi phun thông qua đường ống khi hệ thống làm việc.
- Đặc trưng chính của máy bơm là: Lưu lượng nước và cột áp cần thiết.
- Thực tế hay dùng bơm ly tâm do dễ sử dụng, hiệu suất làm việc và độ tin cậy cao.
Cấu tạo của hệ thống chữa cháy tự động Sprinkler
Cụm van, công tắc dòng chảy, công tắc áp lực
Cho nước chảy qua khi đầu phun làm việc, tạo tín hiệu truyền về trung tâm điều khiển, kiểm tra áp lực làm việc của hệ thống.
Bình tích áp
- Thường là các bình nước có khí nén. Có nhiệm vụ bù nước đảm bảo áp suất thường trực và cấp nước chữa cháy.
- Nước trong bình không quá 75% thể tích. Còn lại là khí nén được tạo bởi máy nén khí, áp suất trong bình không quá 10at.
- Thông thường thể tích bình từ 0,5 – 1 m3
Nguyên lý làm việc của hệ thống chữa cháy

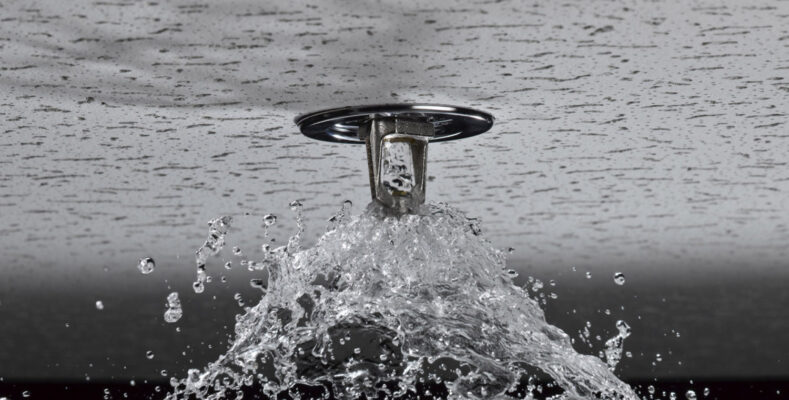

Khi nhiệt độ môi trường xung quanh đầu cảm biến của hệ thống chữa cháy tăng cao đến một ngưỡng nhất định thì hệ thống sẽ phun nước theo hệ thống ly tâm với một áp lực nhất định. Trung tâm điều khiển các hệ thống sẽ điều khiển lượng nước và thời gian xả nước cho phù hợp với nhiệt độ trên cảm biến của các vòi phun.
Như vậy ta có thể thấy được hệ thống chữa cháy này vô cùng cần thiết để lắp đặt trong các công trình để cảnh báo, đưa ra tín hiệu báo cháy và chữa cháy để bảo vệ tính mạng và tài sản của con người.
Phân loại hệ thống chữa cháy tự động Sprinkler
Phân loại dựa trên mức độ nguy cơ theo tiêu chuẩn NFPA13
Cho cơ sở có nguy cơ cháy thấp
Diện tích khu vực bảo vệ tối đa 52,000 ft2 (4831 m2)
Cho cơ sở có nguy cơ cháy trung bình
Diện tích khu vực bảo vệ tối đa 52,000 ft2 (4831 m2)
Cho cơ sở có nguy cơ cháy cao
Diện tích khu vực bảo vệ tối đa 40,000 ft2 (3716 m2)
Cho cơ sở có nguy cơ cháy đặc biệt
Phân loại hệ thống sprinkler theo kiểu đường ống
Các hệ thống sprinkler tiêu chuẩn gồm các loại sau:
Hệ đường ống ướt
Hệ thống Sprinkler ướt (Wet Pipe Systems) là hệ thống mà đường ống luôn có chứa sẵn nước và được kết nối với nguồn nước cung cấp. Nhờ đó nước sẽ phun ra ngay lập tức khi đầu phun Sprinkler được kích hoạt bởi nhiệt độ của đám cháy.
Phân loại hệ thống sprinkler theo kiểu đường ống
Hệ đường ống khô
Hệ thống Sprinkler khô trong đường ống sẽ không có nước. Mà thay bằng không khí hay Nitrogen nén. Khi đầu phun Sprinkler hoạt động bởi nhiệt độ của đám cháy, khí sẽ thoát ra qua đầu phun làm giảm áp lực mở van hệ thống khô. Cho phép nước chảy vào hệ thống đường ống đi đến đầu phun đã mở.
Đường ống luân phiên khô – ướt
Là hệ thống tiêu chuẩn bao gồm một van báo động hỗn hợp hoặc là một tổ hợp van báo động đường ống ướt và một van báo động đường ống khô. Hệ thống này nói chung tương tự các hệ đã mô tả ở các ở trên ngoại trừ chúng có quy mô tương đối nhỏ và tạo thành phần nối thêm cho hệ thống chữa cháy sprinkler tiêu chuẩn
Hệ tác động trước
Là sự kết hợp giữa hệ thống sprinkler tiêu chuẩn và hệ thống báo khói hoặc báo nhiệt độc lập đã được phê chuẩn và được lắp đặt trong cùng khu vực như các sprinkler. Hệ thống này thích hợp cho những nơi chứa các thiết bị vật phẩm có giá trị. Hay những nhà kho mà không gian làm ảnh hưởng đến tính hoạt động hiệu quả của đầu phun như dễ va đập gây hư hỏng đầu phun. Van của hệ thống kích hoạt trước luôn luôn đóng. Chỉ mở khi được kích hoạt do hệ thống báo cháy lắp riêng rẽ độc lập.
