Hệ thống sprinkler là hệ thống chữa cháy sử dụng vòi xả kín luôn ở chế độ thường trực, các vòi xả chỉ làm việc khi nhiệt độ môi trường tại đó đạt đến một giá trị kích hoạt nhất định. Đầu phun Sprinkler có rất nhiều loại khác nhau. Nhưng chủ yếu đều được thiết kế dựa trên các thành phần: thân, bộ cảm ứng nhiệt (thủy ngân), nút chặn, tấm dẫn đường,… Tại nội dung bài viết sau đây FETH.VN sẽ chia sẻ thêm thông tin về hệ thống đầu phun Sprinkler đến các bạn.
Sprinkler Là Gì?

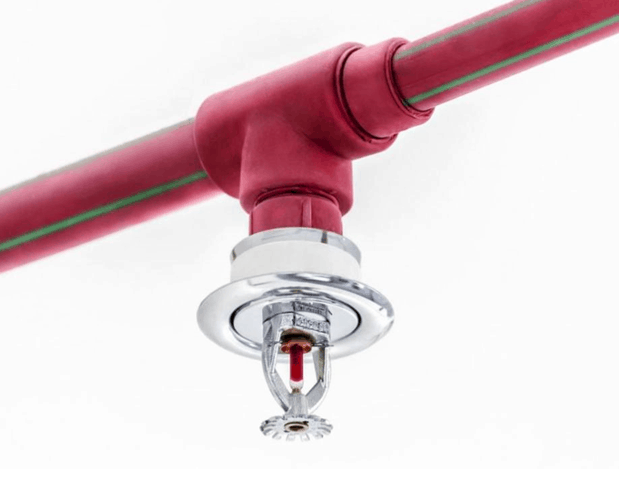

Sprinkler là đầu phun nước chữa cháy trong hệ thống chữa cháy nước tự động. Đầu phun sprinkler được kích hoạt khi nhiệt độ của đám cháy đạt ngưỡng kích hoạt chữa cháy của bộ cảm biến nhiệt trên đầu phun. Đầu phun sprinkler thực hiện đồng thời hai chức năng vừa là cảm biến nhiệt, vừa là vòi phun nước. Đầu chữa cháy sprinkler được phân bố theo tuyến ống và số lượng được quy định trên một diện tích thiết kế.
Đầu phun chữa cháy sprinkler được sử dụng rộng rãi trên toàn thế giới và có hơn 40 triệu đầu sprinkler được lắp đặt mỗi năm (Nguồn: Wikipedia).
Dựa trên hướng dẫn của NFPA, một tòa nhà được trang bị hệ thống chữa cháy nước tự động sprinkler sẽ giảm thiểu thiệt hại về người và tài sản khi có hỏa hoạn vì khả năng kích hoạt chữa cháy nhanh chóng của nó giúp kiểm soát đám cháy dễ dàng và hiệu quả. Số người thiệt mạng nhiều nhất khi có cháy xảy ra là do khói gây ngạt, đám khói sẽ lan rộng rất nhanh trong tòa nhà. Hệ thống chữa cháy sprinkler giảm thiểu đáng kể khói sinh ra từ đám cháy, giúp cư dân có thời gian thoát ra đến nơi an toàn.
Cấu Tạo Đầu Phun Sprinkler
Các loại đầu phun sprinkler khác nhau có thể có cấu tạo không hoàn toàn giống nhau nhưng về cơ bản đều có thành phần chính như sau:
– Khung đầu phun (frame): là thành phần chính giữ cho các bộ phận của đầu phun sprinkler liên kết với nhau và kết nối với đường ống nước.

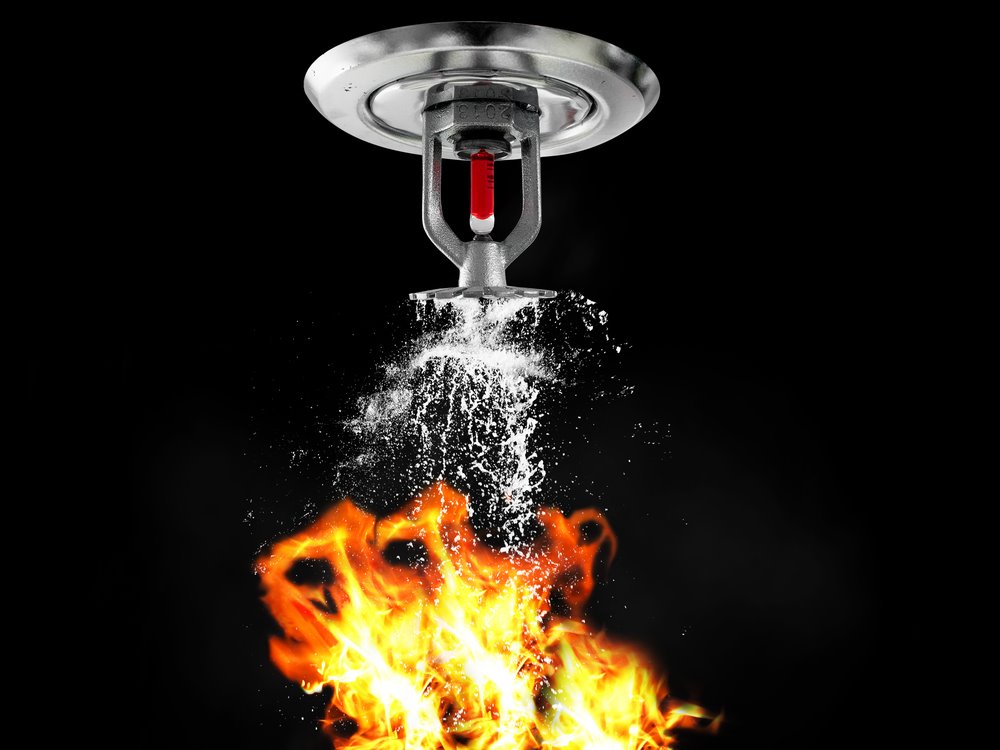

Cấu Tạo Đầu Phun Nước Chữa Cháy Sprinkler
– Cảm biến nhiệt (heat sensitive operating): đây là bộ phận điều khiển xả nước; ở điều kiện bình thường nó giữ cố định chốt chặn (cap), không cho nước xả ra. Cảm biến nhiệt thường được sử dụng là ống thủy tinh chứa chất lỏng (tyco sprinkler bulb) hoặc là thanh kim loại dễ nóng chảy (spring arms)
– Chốt chặn hay khóa hãm (cap): có chức năng bịt kín lỗ phun nước không cho nước chảy ra khi đầu phun chưa được kích hoạt phun nước.
– Tấm định hướng (deflector): được lắp phía trên khung đầu phun và đối diện lỗ phun nước, có chức năng phân tán dòng nước từ lỗ phun nước, làm tăng hiệu quả chữa cháy và độ bao phủ của đầu phun. Các kiểu thiết kế tấm định hướng xác định kiểu lắp đặt đầu phun như: hướng lên, hướng xuống, hướng ngang…
Phân loại các đầu phun sprinkler
Các loại sprinkler theo kiểu phần tử phản ứng nhiệt
1. Sprinkler có phần tử dễ cháy (fusible element sprinkler)
Sprinkler được mở ra do sự tác động của nhiệt tới bộ phận nóng chảy.
2. Sprinkler có bầu thủy tinh (glass bulb sprinkler)
Sprinkler được mở ra do sự tác động của nhiệt làm giãn nở chất lỏng chứa trong bầu thủy tinh và làm tăng áp suất gây ra vỡ bầu thủy tinh.

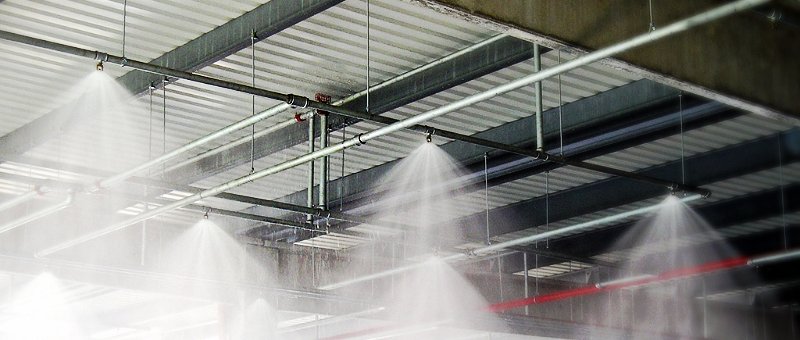

Các loại sprinkler theo kiểu phân bố nước
1. Sprinkler thông thường, C (conventional sprinkler)
Sprinkler phân bố nước theo dạng hình cầu hướng xuống dưới và được lắp ở trần nhà để bảo vệ cho một diện tích xác định sao cho 40 % đến 60 % tổng lượng nước hướng xuống dưới lúc ban đầu.
2. Sprinkler phun sương, S (spray sprinkler)
Sprinkler phân bố nước theo hình paraboloit hướng xuống dưới để bảo vệ cho một diện tích xác định sao cho 80 % đến 100 % tổng lượng nước hướng xuống dưới lúc ban đầu.
3. Sprinkler phun sương phẳng, F (flat spray sprinkler)
Sprinkler phân bố nước theo hình paraboloit hướng xuống dưới để bảo vệ cho một diện tích xác định sao cho 60 % đến 80 % tổng lượng nước hướng xuống dưới lúc ban đầu.
4.Sprinkler bên vách, W (sidewall sprinkler)
Sprinkler phân bố nước một phía (nửa paraboloit) trên một diện tích bảo vệ xác định.
Các loại sprinkler theo vị trí
1. Sprinkler hướng lên trên, U (upright sprinkler)
Sprinkler được lắp đặt sao cho luồng nước hướng đi lên dội vào tấm phân tán đối diện.
2. Sprinkler hướng xuống dưới, P (pendent sprinkler)
Sprinkler được lắp đặt sao cho luồng nước phun xuống dưới dội vào tấm phân tán đối diện.
3. Sprinkler nằm ngang, H (horizontal sprinkler)
Sprinkler được lắp đặt sao cho luồng nước hướng theo chiều ngang dội vào tấm phân tán đối diện.
Các loại sprinkler đặc biệt
1. Sprinkler khô hướng lên trên (dry upright sprinkler)
Thiết bị gồm một sprinkler được lắp hướng lên trên tại đầu ra phần kéo dài của một ống xả nước thẳng đứng chuyên dùng có nút bịt kín tại đầu mút đường vào để phòng ngừa nước chảy vào ống xả nước thẳng đứng tới khi nước được xả ra do sự vận hành của sprinkler.
2. Sprinkler khô hướng xuống dưới (dry pendent sprinkler)
Thiết bị gồm một sprinkler được lắp đặt hướng xuống dưới tại đầu ra phần kéo dài của một ống chuyên dùng hướng xuống dưới có nút bịt kín tại đầu mút đường vào để phòng ngừa nước chảy vào ống hướng xuống dưới này tới khi nước được xả ra do sự vận hành của sprinkler.
3. Sprinkler trần (flush sprinkler)
Sprinkler có toàn bộ hoặc một phần thân, bao gồm cả phần ren ở chuôi được lắp ráp phía trên mặt phẳng dưới của trần nhưng một phần hoặc toàn bộ phần tử phản ứng nhiệt lắp ở phía dưới mặt phẳng dưới của trần (nhà).
4. Sprinkler lắp chìm (recessed sprinkler)
Sprinkler mà toàn bộ hoặc một phần thân không bao gồm phần ren ở chuôi được lắp ráp chìm.
5. Sprinkler lắp chìm có nắp đậy (concealed sprinkler)
Sprinkler mà toàn bộ hoặc một phần thân không bao gồm phần ren ở chuôi được lắp ráp chìm có nắp đậy.
6. Sprinkler mở/đóng, o/o (on/off sprinkler)
Sprinkler mở lặp lại do tác động của nhiệt và đóng kín nếu phần tử nhạy cảm nhiệt nguội tới một nhiệt độ xác định trước.
7. Sprinkler hướng xuống dưới có nhiều miệng phun, MO (multiple-orifice pendent sprinkler)
Sprinkler có hai hoặc nhiều miệng phun trên đường ra được bố trí để phân bố nước hướng xuống dưới với đặc tính và số lượng qui định để bảo vệ cho một diện tích xác định.
8. Sprinkler được phủ bảo vệ (coated sprinkler)
Sprinkler được phủ lớp bảo vệ chống ăn mòn tại nhà máy chế tạo.
9. Sprinkler có bộ phận chắn nước (sprinkler with water shield)
Sprinkler sử dụng trong các giàn hoặc dưới mạng lưới để hở, được trang bị bộ phận chắn nước lắp đặt phía trên phần tử phản ứng nhiệt để bảo vệ cho phần tử này không bị nước do sprinkler xả ra bắn vào.
10. Sprinkler có vùng bao phủ mở rộng (estended-coverage sprinkler)
Sprinkler có diện tích bao phủ qui định lớn hơn diện tích bao phủ của sprinkler thông thường, sprinkler phun sương, sprinkler phun sương phẳng hoặc sprinkler bên vách.
Các loại sprinkler theo độ nhạy
1. Sprinkler phản ứng nhanh (fast-response sprinkler)
Sprinkler có chỉ số thời gian phản ứng (RTI) nhỏ hơn hoặc bằng 50 (m.s)0,5 và hệ số dẫn (C) nhỏ hơn hoặc bằng 1,0 (m/s)0,5.
2. Sprinkler phản ứng đặc biệt (special-response sprinkler)
Sprinkler có chỉ số thời gian phản ứng trung bình (RTI) ở trong khoảng từ 50 (m.s)0,5 đến 80 (m.s)0,5 và hệ số dẫn (C) nhỏ hơn hoặc bằng 1,0 (m/s)0,5.
3. Sprinkler phản ứng tiêu chuẩn (standard-response sprinkler)
Sprinkler có chỉ số thời gian phản ứng (RTI) ở trong khoảng từ 80 (m.s)0,5 đến 350 (m.s)0,5 và hệ số dẫn (C) không vượt quá 2,0 (m/s)0,5.

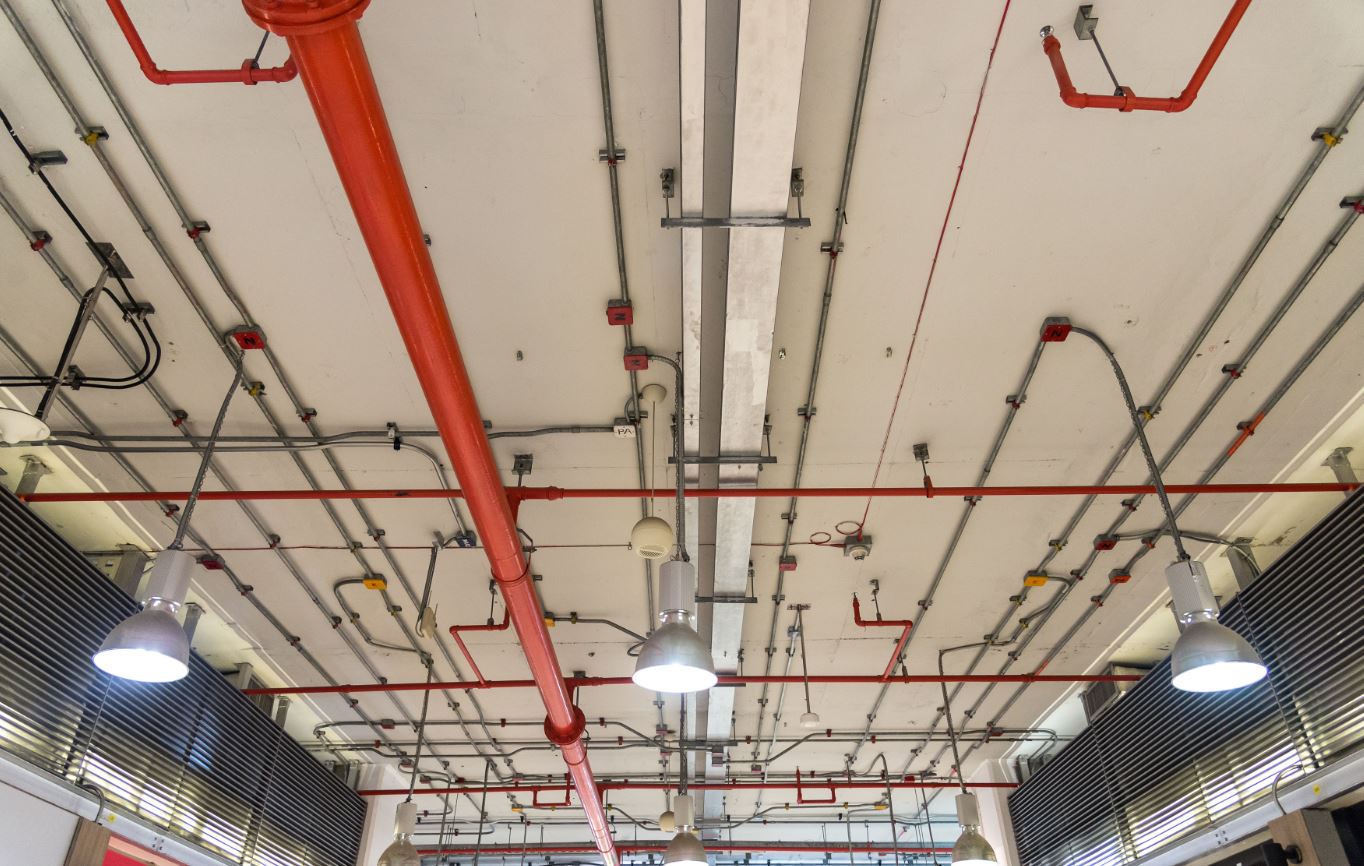

Quy định về khoảng cách giữa các đầu phun sprinkler
Trong một tòa nhà nơi chiếm một lượng lớn không gian và trần nhà cao, các đầu phun nước phải kích hoạt ở khoảng cách tối thiểu từ nơi tích tụ nhiệt. Chúng không thể bị cản trở bởi các vật phẩm xếp chồng lên nhau trên sàn, ngăn không cho hơi nóng kích hoạt vòi phun nước. Lý thuyết tương tự giữ cho không gian dân cư.
Một không gian chưa hoàn thành, chẳng hạn như một nhà kho, sử dụng đường ống nối song song với trần nhà và giảm không quá 12 inch khi lắp đặt vòi phun Sprikler nước. Không lắp đặt đường ống hơn 12 inch dưới trần nhà vì túi nhiệt tăng lên trên đầu vòi phun nước và sẽ không gây ra phản ứng. Được lắp đặt trong trần hoàn thiện, đầu phun nước nên cách trần nhà không quá 1 inch. Một trần thả có nghĩa là các công trình đường ống được giấu giữa thả và trần thực tế, và đầu phun nước được đặt một inch dưới thả hoàn thành.
Để lại ít nhất một chân không gian giữa đỉnh của giá lưu trữ và trần nhà. Giữ không khí và lưu lượng nhiệt phù hợp cho phép đầu phun nước phản ứng thích hợp.
